KK312A

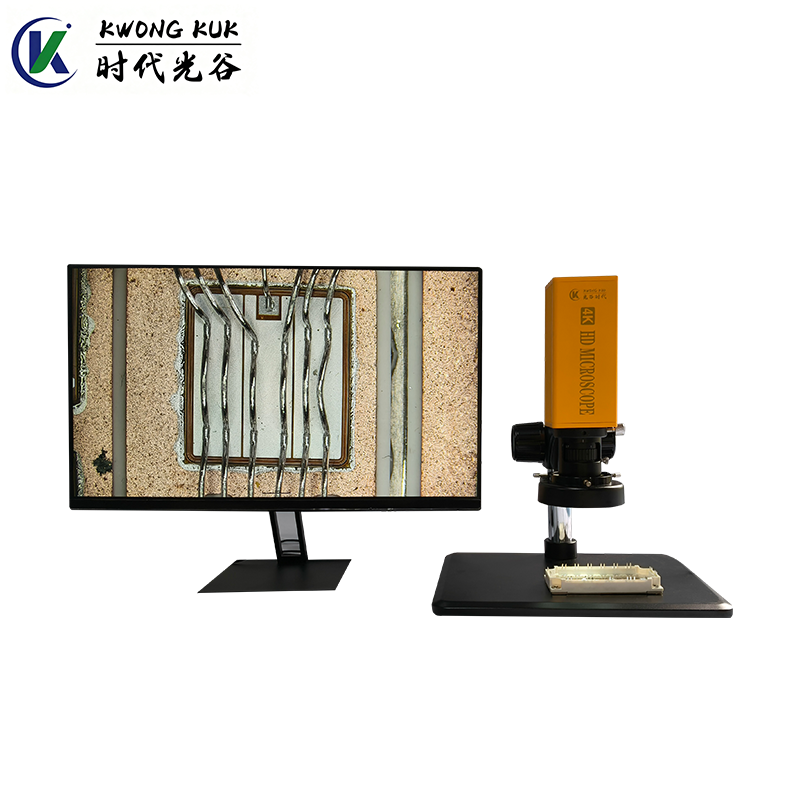

4K高清测量显微镜系列采用华为海思4K（分辨率3840*2160即800万像素）全高清成像，HDMI数字高清输出，外接U盘存储，显微镜相机内部自带LINUX操作系统，内置图像测量软件，抛开传统的电脑，自由实现拍照、录像、图像回看、图像对比、十字线、测量数据、图元保存、数据EXCEL导出、点间距、点线距、线间距、平行线、圆心距、点心距、角度、弧度、圆形、矩形、多边形、折线、圆边距等测量功能，以及智能寻边、曝光值、亮度、增益、饱和度、对比度、清晰度、消反光、白平衡、自动曝光等。设计合理，操作简单，可满足大部分用户需求。
|
主要功能 |
||
|
|
拍照 |
点击按钮后即可将页面拍照存储至存储设备。 |
|
|
录像 |
点击按钮开始录制，再次点击即可停止录制并存储至存储设备。 |
|
|
预览 |
点击按钮后跳转至存储设备查看拍照或录像内容。 |
|
|
设置 |
点击按钮后调出设置功能页面。 |
|
|
测量 |
点击按钮后可调出测量功能页面 |
|
光学系统规格 |
光学镜头 |
5A |
|
光学变倍比 |
1:6.42 |
|
|
物镜倍率 |
0.7X-4.5X |
|
|
摄像目镜倍率 |
0.5X |
|
|
光学倍率 |
0.35X-2.25X(95-110mm） 0.17-1.125x(175-280mm) 0.7-4.5x(45-50mm) |
|
|
视频放大倍率 |
26X-170X（23.8寸显示器） |
|
|
视野范围 |
3.6*2.0-27.4*15.5mm |
|
|
工作距离 |
100mm |
|
|
中心距 |
140mm |
|
|
CCD系统规格 |
分辨率 |
3840*2160P |
|
传感器尺寸 |
Hisilicon1/2 |
|
|
像元尺寸 |
3.75微米*3.75微米 |
|
|
曝光方式 |
逐行曝光 |
|
|
白平衡 |
手动/自动 |
|
|
对焦方式 |
手动 |
|
|
输出帧率 |
30fps/60fps |
|
|
输出方式 |
HDMI数字高清 |
|
|
输出色彩 |
彩色/黑白 |
|
|
电源输出 |
12V1A |
|
|
固定支架系统规格 |
调焦镜架 |
粗动调焦手轮，调焦手轮松紧可调，升降行程0-40mm |
|
立柱式支架 |
直径32*275mm |
|
|
工作平台 |
320*260*25mm |
|
|
照明系统规格 |
外接式光源 |
LED环形光，输入电压：AV100-240V宽电压，亮度连续可调。 |
|
底部照明系统（选配） |
圆形平行光 |
LED方形光，输入电压：AV100-240V宽电压，亮度连续可调。 |
|
视频显示系统规格 |
最佳屏幕规格 |
4K28英寸 |
|
屏幕比例 |
16：9 |
|
|
测量功能 |
图片拍摄 |
BMP/JPG/PNG |
|
存储方式 |
U盘 |
|
|
标识功能 |
点坐标、十字线、坐标线、文字注释 |
|
|
长度测量 |
直线、折线、曲线、圆弧、平行线距、点线距。 |
|
|
圆心距测量 |
两点定圆、三点定圆。 |
|
|
几何测量 |
线长、线间距、圆半径、同心圆。 |
|
|
几何面积 |
圆面积、方形、三角形、多边形。 |
|
|
夹角测量 |
内角、外角测量。 |
|
|
影像旋转 |
垂直旋转、水平旋转。 |
|
|
配置清单
|
显微镜机头 |
1台 |
|
显微镜支架 |
1套 |
|
|
LED环保光源 |
1个 |
|
|
HDMI数据线 |
1条 |
|
|
鼠标 |
1个 |
|
|
校正尺 |
1个 |
|
|
U盘 |
1个 |
|
|
说明书 |
1本 |
|
|
安装工具/扳手 |
1个 |
|
|
显示器 |
21.5/23.8/4K27英寸（选配） |
|
显微镜倍率和视场范围对照表 |
|||||||
|
|
0.7X |
1.0X |
1.5X |
2.0X |
3.0X |
4.0X |
4.5X |
|
23.8英寸 |
26 |
38 |
57 |
75 |
113 |
151 |
170 |
|
28英寸 |
30 |
43 |
64 |
86 |
128 |
171 |
192 |
|
视场范围mm |
27.4*15.5 |
18*10 |
13.5*7.5 |
9*5 |
6*3.3 |
4.5*2.5 |
3.6*2.0 |
|
需要其他倍率或其他视场配置，请联系我们的工程师为您选择配置。 |
|||||||
